Temperatuur sensoren in de knx verwerken

Alle vragen of opmerkingen betreffende EIB-KNX hardware kan je hier kwijt.
canonchiel
Berichten: 9
Lid geworden op: za 17 aug 2019, 20:16

Temperatuur sensoren in de knx verwerken

Bericht door canonchiel »

Goeie dag ,


Ik zoek een knx onderdeel dat eventuweel
Digitale en analoge temperatuur sensoren kan inbrengen in het systeem

En straks met xxter kan werken

Zodat ik aanvoer/retour voorverwarm. En aanvoer retour radiatoren , - temperatuur van ruimtes kan meten


Mvg Chiel

egfdevos
Berichten: 1156
Lid geworden op: vr 26 jul 2013, 07:31
Locatie: Zeeuws-Vlaanderen, Nederland

Re: Temperatuur sensoren in de knx verwerken

Bericht door egfdevos »

Voor de verwarm even zoeken naar inputmodule voor temperatuur sensoren.
Wal eentje waar alle ingangen daarvoor te gebruiken zijn.

Voor ruimtes is het beste schakelaars of bewegingsmelders te kiezen met geïntegreerde temperatuur sensor.
Edwin

canonchiel
Berichten: 9
Lid geworden op: za 17 aug 2019, 20:16

Re: Temperatuur sensoren in de knx verwerken

Bericht door canonchiel »

Hallo Edwin, heb je daar toevallig een voorbeeld van?

Groetjes

egfdevos
Berichten: 1156
Lid geworden op: vr 26 jul 2013, 07:31
Locatie: Zeeuws-Vlaanderen, Nederland

Re: Temperatuur sensoren in de knx verwerken

Bericht door egfdevos »

Edwin

747driver
Berichten: 1392
Lid geworden op: za 19 feb 2011, 10:06

Re: Temperatuur sensoren in de knx verwerken

Bericht door 747driver »

Kan dat xxter net als de Gira Homeserver UDP commando's verwerken?
Voor het meten van aanvoer/retour temperaturen van onze vloerverwarmings installatie heb ik 1-wire sensoren in gebruik (DS18B20).
Een Arduino boardje leest de sensoren uit en stuurt de temperaturen naar de Homeserver.



canonchiel
Berichten: 9
Lid geworden op: za 17 aug 2019, 20:16

Re: Temperatuur sensoren in de knx verwerken

Bericht door canonchiel »

Kan je me hier wat meer wegwijs in maken?


Momenteel wil ik de thermostaat vervangen dus, laten we zeggen dat ik dit in gedachten heb


Heb een iPad voor de knx aan de wand zitten

Wil een losse ruimte opnemer of temperatuur sensor plaatsen
Op de wand om de kamer temperatuur te meten

Een theben ot box voor openterm naar de ketel toe


Nu vraag ik mij dus af, ?
Welke module kan ik toevoegen om meerdere simpele temperatuur sensoren te plaatsen,
Zoals een paar die je om de leidingen kan maken , (tyrip)
Of iets in die richting ,

Bij de aanvoer en retour van de ketel op zolder, . Meten bij de Vloer verwarming verdeler beneden, sensor tussentijds ergens hangen , gewoon omdat het leuk is 😊😊😊 alvast bedankt

747driver
Berichten: 1392
Lid geworden op: za 19 feb 2011, 10:06

Re: Temperatuur sensoren in de knx verwerken

Bericht door 747driver »

Kan je me hier wat meer wegwijs in maken?
Maak gebruik van een Arduino Mega 2560 (€10 op eBay) met daarop een Ethernet Shield W5100 (€5) waarop DS18B20 temperatuursensoren (€0,50 p/s) zijn aansloten.
De DS18B20 sensoren zitten vastgetaped aan de kunststof leidingen van de vloerverwarming verdeler met daar omheen wat buisisolatie.
Zo wordt de in- en uitgaande watertemperatuur gemeten van iedere verwarmingsloop
Met de Arduino IDE een sketch gemaakt om de waarde van de temp sensoren eens per minuut en bij verandering op het netwerk (UDP pakketjes) te zetten.

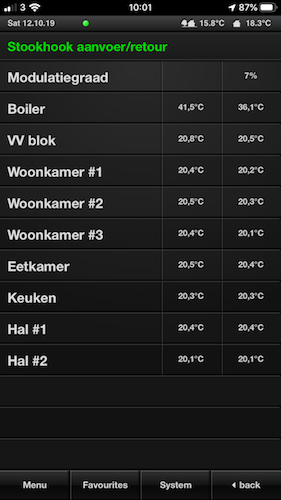

De Gira homeserver pikt deze pakketjes op, wijst deze aan de betreffende objecten toe en de app laat de waarden zien.
Voorwaarde om het op deze manier te kunnen doen is wel dat xxter net als de Gira Homeserver UDP boodschappen kan ontcijferen..

canonchiel
Berichten: 9
Lid geworden op: za 17 aug 2019, 20:16

Re: Temperatuur sensoren in de knx verwerken

Bericht door canonchiel »

Poeh wat ik zo zie niet , je kan wel een url link integreerden . Maar ik moet dus een soort Knx temperatuur input module hebben . Heb alles van jung ? Zelf en gira . Helaas achteraf ... heb ik geen temperatuur sensoren in mijn schakelmateriaal.
Busch jaeger , future lineair

stijnvdl
Berichten: 34
Lid geworden op: di 06 mar 2012, 14:03

Re: Temperatuur sensoren in de knx verwerken

Bericht door stijnvdl »

747driver schreef:
za 12 okt 2019, 04:05
Kan dat xxter net als de Gira Homeserver UDP commando's verwerken?
Voor het meten van aanvoer/retour temperaturen van onze vloerverwarmings installatie heb ik 1-wire sensoren in gebruik (DS18B20).
Een Arduino boardje leest de sensoren uit en stuurt de temperaturen naar de Homeserver.
Ben met hetzelfde bezig binnen Arduino en Homeserver.
heeft u eventueel interesse om u Arduino code te delen, ben hier namelijk een newbie in.

Alvast bedankt

747driver
Berichten: 1392
Lid geworden op: za 19 feb 2011, 10:06

Re: Temperatuur sensoren in de knx verwerken

Bericht door 747driver »

Bijgevoegd het INO bestand.
Niet precies het bestand wat ik gebruik maar handig om het aan jouw behoeftes aan te passen.
Heb je er meer vragen over maak er dan maar een eigen topic over.
DS18B20V2.ino.zip
(2.56 KiB) 77 keer gedownload
